活性炭吸附净化塔在工业废气治理中的工艺设计与应用

活性炭吸附净化塔在工业废气治理中的工艺设计与应用

工业废气中含有的挥发性VOCs、恶臭气体是大气污染的主要来源之一，活性炭吸附净化塔凭借吸附效率高、工艺简单、运行成本低、适应性强等优势，成为工业废气治理中应用广泛的设备之一，尤其适用于低浓度、大风量工业废气的净化处理。工业废气治理技术主要包括吸附法、吸收法、催化燃烧法、冷凝法、等离子体法等。其中，吸附法因工艺成熟、投资成本低、操作简便、净化效果稳定，成为中小企业及大规模生产线选择的废气治理技术。活性炭吸附净化塔作为吸附法的设备，通过将活性炭的吸附性能与塔器的气固接触优势相结合，实现废气中污染物的分离，具有适配范围广、无二次污染（合理处理饱和活性炭前提下）、运行维护便捷等特点。

活性炭吸附净化塔的工艺设计要点

活性炭吸附净化塔的工艺设计直接决定其废气治理效果、运行稳定性及经济性，设计过程需结合废气的来源、组分、浓度、处理量、排放要求等实际参数，考虑预处理、吸附塔本体、活性炭选型、辅助系统等多个环节。

（一）废气预处理系统设计

工业废气中通常夹杂着粉尘、水雾、黏性物质及高温组分，若直接进入活性炭吸附净化塔，会让活性炭孔隙堵塞、吸附效率下降，甚至损坏活性炭吸附层和塔体，因此须设置预处理系统，将废气处理至符合吸附要求。

预处理系统主要包括以下三个环节：

1.除尘处理：针对含尘废气，需根据粉尘浓度和粒径，选择合适的除尘设备，常用的有布袋除尘器、旋风除尘器、静电除尘器等。

2.降温处理：活性炭的吸附性能随温度升高而下降，常用的降温设备有喷淋降温塔、板式换热器、套管换热器等，其中喷淋降温塔兼具降温、脱水双重作用，适合高温、高湿废气的预处理。

3.脱水处理：废气中的水雾会使活性炭受潮、结块，降低其吸附容量和吸附效率，因此需在降温后设置脱水装置，去除废气中的水雾。常用的脱水设备有折流板除雾器、丝网除雾器等。

（二）活性炭吸附净化塔、吸附塔本体设计

1.塔体结构：工业中常用的活性炭吸附净化塔结构主要有立式固定床、卧式固定床两种。立式吸附塔占地面积小、空间利用率高，操作维护便捷，适合中小型废气处理项目（处理量≤20000m³/h）；卧式吸附塔气流分布均匀，活性炭装卸方便，适合大风量废气处理项目（处理量＞20000m³/h）。塔体内需设置气流分布板、活性炭吸附层、除雾装置、检修口、卸料口、进风口、出风口等结构，其中气流分布板需采用多孔板或导流板设计，确保废气均匀通过吸附层，避免出现“沟流”“短路”现象，影响吸附效果。

2.活性炭吸附净化塔塔体尺寸：塔体直径、高度及吸附层厚度需根据废气处理量、停留时间、空塔气速等参数计算确定。其中，废气在吸附塔内的停留时间是关键参数，通常控制在1~3s，停留时间过短，废气与活性炭接触不充分，吸附效率低；停留时间过长，会增加系统阻力和运行成本。吸附层厚度一般为0.8~1.5m，厚度过薄，吸附容量不足，需频繁更换活性炭；厚度过厚，会增加气流阻力，提高风机能耗。塔体直径根据废气流量和空塔气速计算，空塔气速通常控制在0.5~1.2m/s，确保气流平稳，避免气流速度过快导致活性炭层松动、磨损。

3.材质选择：塔体材质需根据废气的腐蚀性选择，避免活性炭吸附净化塔塔体被废气腐蚀损坏。对于普通有机废气，可采用碳钢材质，表面涂刷防腐涂料，降低成本；对于含酸性、碱性、腐蚀性组分的废气（如化工、电镀行业废气），需采用FRP（玻璃钢）、PP（聚丙烯）、不锈钢等耐腐蚀材质。

（三）活性炭选型设计

活性炭的选型直接影响吸附净化效果和运行成本，需根据废气组分、浓度、处理要求，选择合适的活性炭种类、粒径、比表面积及填充量。

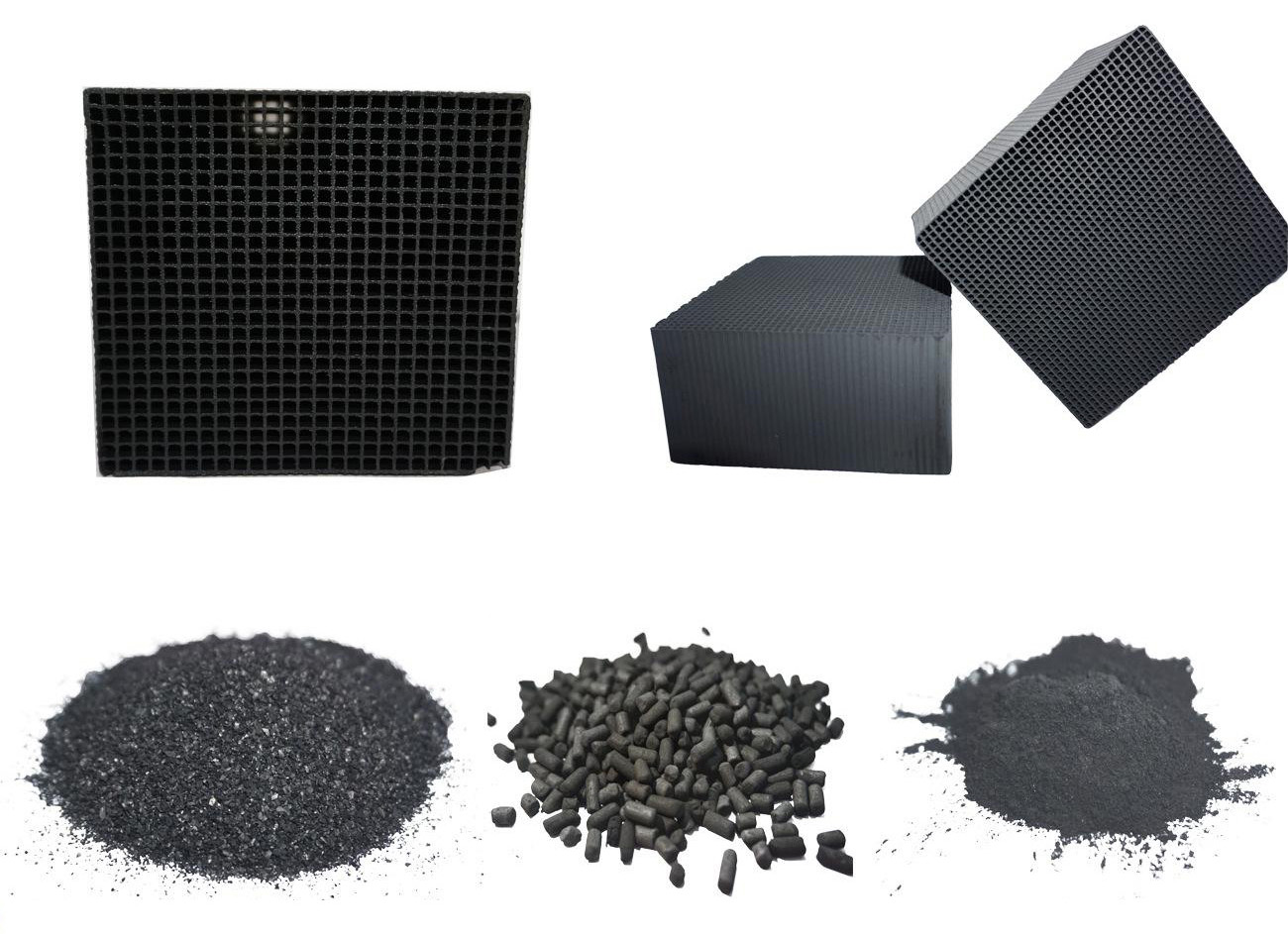

1.活性炭种类：工业废气治理中常用的活性炭主要有颗粒活性炭和蜂窝活性炭。颗粒活性炭吸附容量大、再生性能好，吸附选择性强，适合处理低浓度、大风量的有机废气；蜂窝活性炭比表面积大、气流阻力小、更换方便、占地面积小，适合中低浓度废气治理，且便于规模化应用，广泛用于喷涂、印刷等行业。

2.粒径与比表面积：活性炭粒径通常选择2~4mm（颗粒活性炭），粒径过小会增加气流阻力，提高风机能耗；粒径过大则会减少气固接触面积，降低吸附效率。比表面积是影响吸附容量的关键指标，对于VOCs等小分子污染物，选择比表面积≥1000m²/g的活性炭，可提高吸附容量

3.填充量：活性炭填充量需根据吸附塔体积、吸附层厚度及活性炭堆积密度计算确定，同时需考虑吸附饱和周期，确保填充量满足废气处理需求，避免频繁更换活性炭。通常，活性炭填充量需满足吸附饱和周期≥7d，降低运行维护成本。

（四）辅助系统设计

活性炭吸附净化塔的稳定运行离不开辅助系统的支撑，辅助系统主要包括风机系统、再生系统、控制系统及安全系统，设计过程需确保各系统协同运行。

1.风机系统：采用离心风机，根据废气处理量和系统阻力选择合适的风机型号，确保废气能顺利通过预处理系统、吸附塔及排气管。风机进出口需设置消声器、减震装置，减少噪音和振动；同时设置止回阀，防止废气倒流。风机功率需根据系统阻力和废气流量计算确定，通常预留余量，应对废气流量波动。

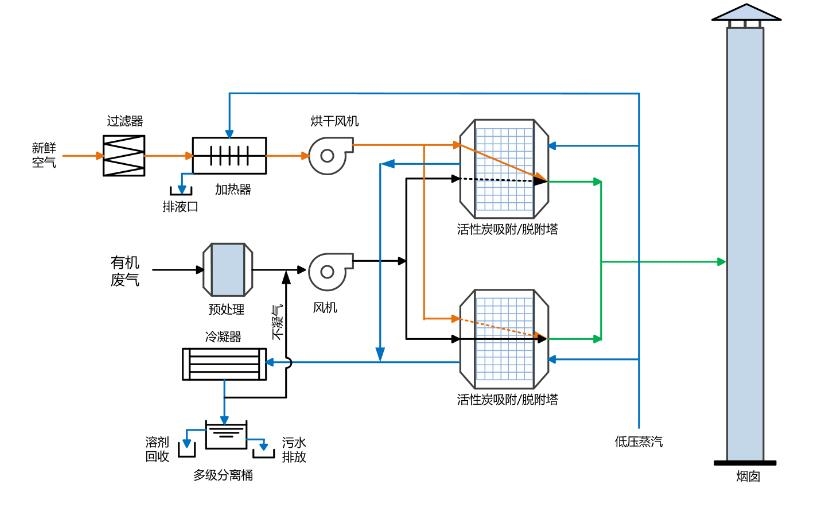

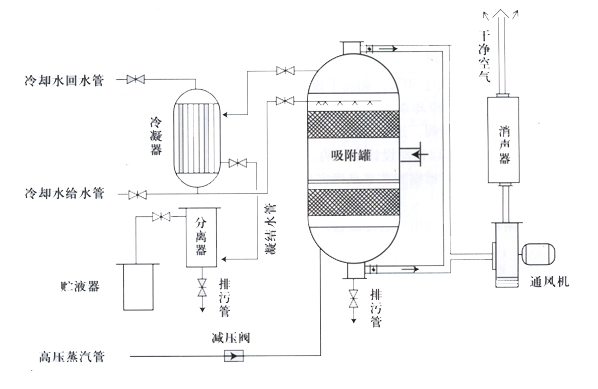

2.再生系统：对于大规模废气处理项目，为降低运行成本，需设置活性炭再生系统，实现活性炭的循环利用。

3.控制系统：采用PLC自动控制系统，实时监测废气浓度、吸附塔进出口压力、温度、湿度等参数，设置提示装置，当废气排放浓度超标或吸附塔阻力达到设定值（通常为1500~2000Pa）。同时，可实现风机、加药装置、再生系统的自动控制，减少人工操作，提高运行效率。
