活性炭吸附装置及附件

更新时间:2025-11-22      点击次数:10

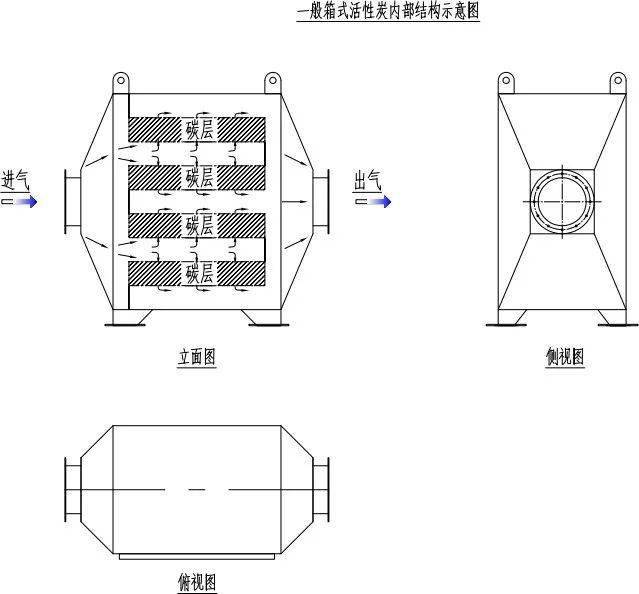

活性炭吸附装置基本结构

主体结构:

箱体:材质可选碳钢、不锈钢(304/316L,用于高温>80℃或腐蚀性环境)或玻璃钢,需具备密封性与耐腐蚀性

活性炭层:填充颗粒状(直径3-5mm)或蜂窝状活性炭,分层布置(2-4层),每层厚300-500mm

支撑结构:采用不锈钢丝网或穿孔板,防止活性炭流失并确保气流均匀分布

进气/出气系统:进气口通常位于底部或侧面,出气口在顶部或另一侧,配气流分布装置


活性炭吸附装置工作原理、流程:

利用活性炭的比表面积(500-1500m²/g)和微孔结构,通过物理吸附和化学吸附废气中的污染物(如VOCs、异味分子)。

废气由风机引入→均匀通过活性炭层→污染物被吸附→净化后气体排出

当活性炭饱和(压差≥初始值2倍或出气口浓度超标)时,需更换或再生。


活性炭吸附装置及附件:

1.动力与输送系统

风机:动力源,负责将废气引入并排出净化气体,需根据风量、风压选型,防腐/防爆工况需设计

管道系统:连接设备与污染源,材质需耐腐蚀(不锈钢/PVC)

阀门:控制气流方向与流量,包括手动/气动/电动阀,用于系统启停、切换和调节

2.预处理与后处理附件

预过滤器:安装于进气口前,处理粉尘、颗粒物(≤1mg/m³),防止活性炭孔隙堵塞

冷凝装置:降低高温废气温度(≤40℃),保护活性炭性能

后过滤器:安装于出气口,防止活性炭粉尘随净化气排出

3.监测与控制系统

压差计:监测活性炭层阻力,判断饱和状态

温度传感器:多点监测

浓度传感器:实时监测进出口废气浓度,控制设备启停或切换

控制系统:实现自动运行

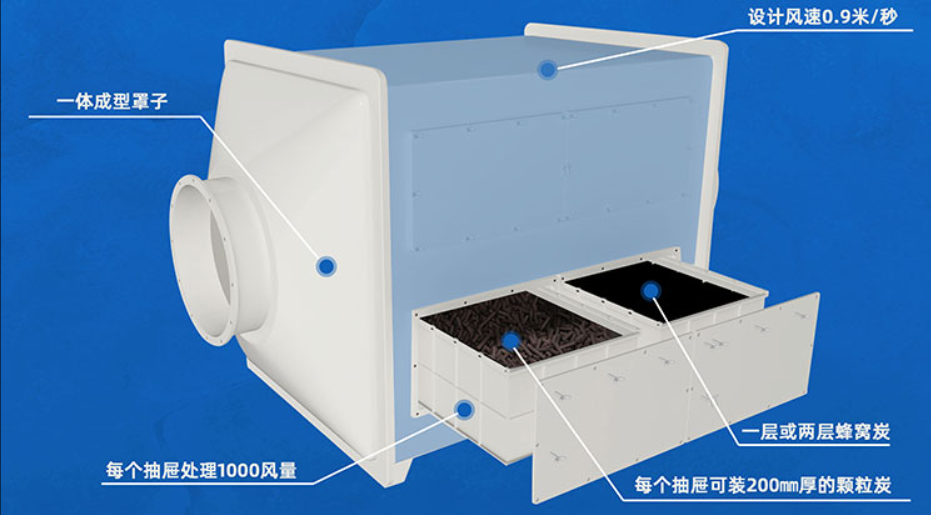

活性炭吸附装置 (6).png

活性炭 (11).jpg
